Ошибки при объединении двух точек

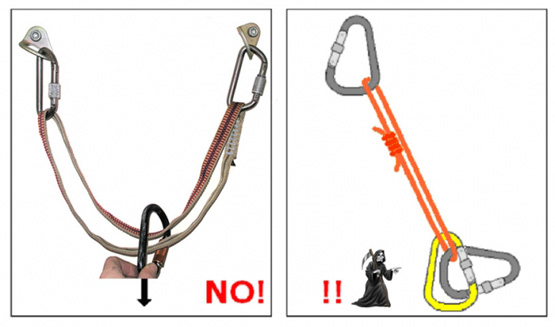

Рис. 40. Неправильная блокировка точек.
Карабин центрального пункта на рис. 40 просто повешен на петлю и при отказе одной точки слетает с нее.

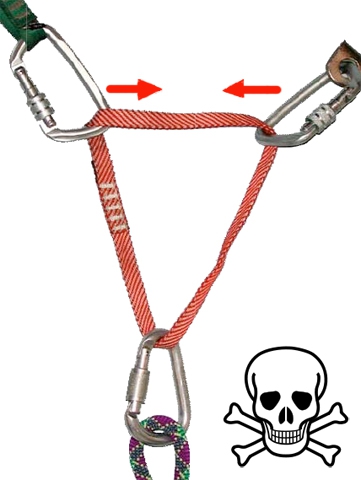

Рис. 41 «Смертельный треугольник»
·- Нагрузка распределяется только на две «нитки» шнура
·- На точки, из-за эффекта полиспаста, действует стягивающая сила.

Приложение 1. Прочность различных способов блокировки

Для справки – некоторые результаты испытаний прочности петель:
Колин Поуик (Kolin Powick) из фирмы Black Diamond провел сравнительные испытания прочности трех вариантов блокирования точек 120-см петлей [14]. Полученные результаты:

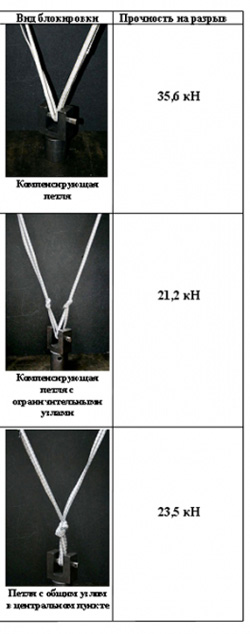

Таблица 3. Прочность разных вариантов блокирования точек.

Результаты испытаний «итальянской петли» по данным CAI [11]:

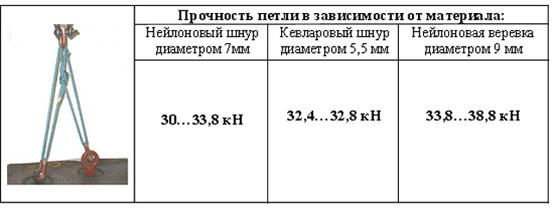

Таблица 4. Прочность «итальянской петли»

Для сравнения:
·Стандартная прочность петли («слинга») – 22 кН
·Стандартная прочность карабина – 22 –25 кН
·Прочность закладок, френдов, камалотов – 5…10 кН (малых и средних размеров).

Приложение 2. Эффективность выравнивания нагрузок на точки станции

Динамические испытания на фирме Sterling Rope проводились Джимом Эвингом, Джоном Лонгом и др. Испытывались варианты двухточечных станций с ветвями равной и неравной длины. Испытательный груз сбрасывался на динамической веревке с фактором падения 1 и измерялись пиковые нагрузки на каждую точку станции. Для неравноплечих конфигураций, длины ветвей составляли 45 и 100 см. Некоторые результаты приведены в таблице 5 [15].

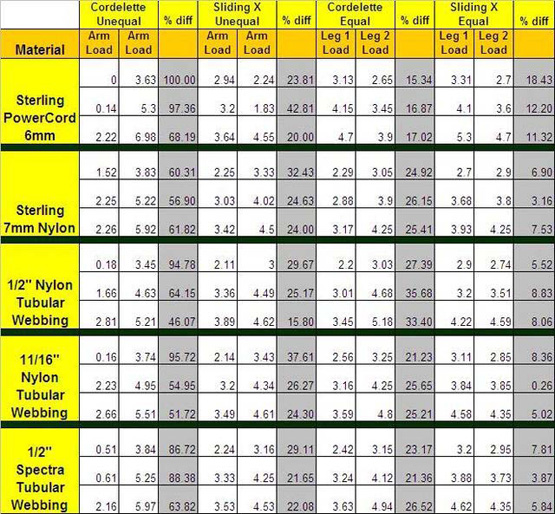

Таблица 5. Распределение нагрузки на две точки станции для разных вариантов блокировки.
Пояснения:
·Нагрузка на точки (Arm load) приведена в кН,
·«Cordelette unequal» – петля связана общим узлом, ветви имеют разную длину – конфигурация, показанная на рис.27 справа,
·«Sliding X unequal» – компенсационная петля с плечами разной длины,
·«Cordelette equal» - петля связана общим узлом, ветви имеют одинаковую длину – конфигурация, показанная на рис.27 слева,
·«Sliding X equal» – компенсационная петля с ветвями одинаковой длины.

Абсолютный разброс нагрузок на точки в тестах и относительная эффективность выравнивания нагрузки на точки станции показаны на графиках – рис. 42 и 43 соответственно. (equalette unequal – способ, показанный на рис. 35, ветви имеют разную длину).

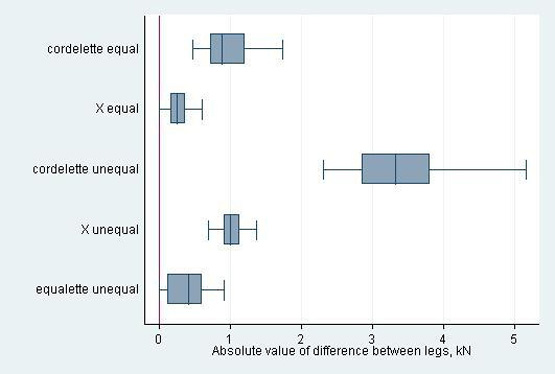

Рис. 42. Разброс значений нагрузок на точки для разных вариантов станций.

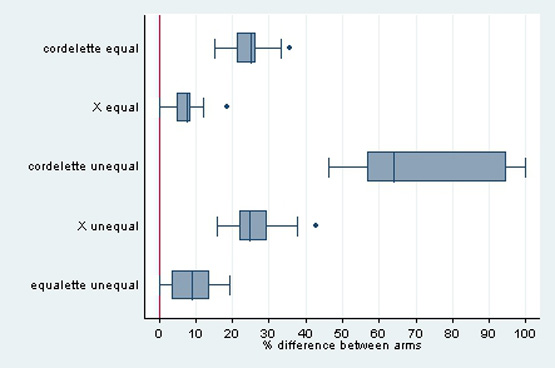

Рис. 43. Сравнительная эффективность выравнивания нагрузок разных вариантов станций

В проведенных испытаниях имитировалось также вырывание одной из точек. При этом для компенсационных петель с ограничительными узлами не было зафиксировано никакого увеличения пиковой нагрузки при «оседании» на величину 15-20 см. Надо подчеркнуть, что в испытаниях для присоединения груза к станции использовалась динамическая веревка!

Автор - В. Грошиков

Источник http://extremum.spb.ru
