Во многих ситуациях, для построения станции достаточно двух надежных точек - два прочных крюка, ледобура, анкера, и т.д. Есть множество способов сблокировать эти две точки.

Использование связочной веревки для блокирования точек

На рис. 16 показана схема последовательной связи двух точек. Способ простой и быстрый, но требует надежных точек страховки, например – анкеров на оборудованных мультипитчевых маршрутах. Вся нагрузка при срывах приходится только на один крюк, второй подстраховывает его. Для снижения нагрузки на точку, необходимо хорошее владение техникой динамической страховки. Последовательное соединение точек часто применяется в комбинированных конфигурациях многоточечных станций, о которых будет рассказано в третьей части.

Рис. 16. Последовательное соединение двух точек основной веревкой [7].

Можно использовать связочную веревку и для организации параллельной связи точек, чтобы нагрузка распределялась между несколькими точками.

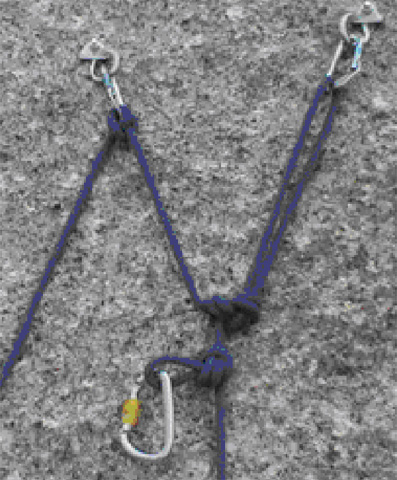

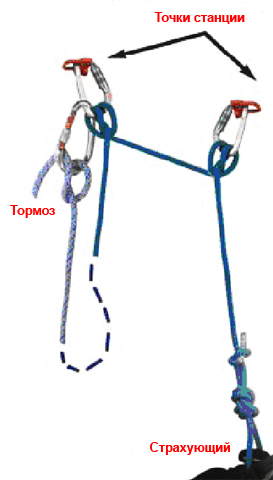

Рис. 17. Использование основной веревки связки для «параллельной» связи точек [8].

На рис. 17 правая ветвь веревки идет ко второму в связке, ветвь в центре, ниже узла с карабином – самостраховка первого.

Рис. 18. Использование основной веревки связки для «параллельной» связи точек [9].

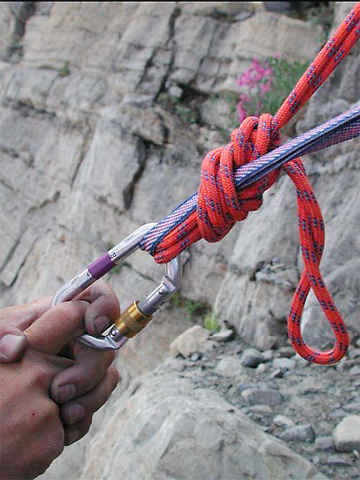

На рис. 18 – другой вариант. Для связи двух точек использован узел двойной булинь. Веревка слева идет к страхующему, стоящему на станции. Страховочный карабин ввязан узлом «стремя». Верхняя страховка поднимающегося партнера - через узел УИАА. В этих вариантах оба члена связки соединены с центральным пунктом станции.

Независимые петли

Использовать две независимых петли можно только тогда, когда вы твердо уверены в направлении ожидаемой нагрузки и ограничены в выборе снаряжения. Для хорошего распределения нагрузки, нужны петли соответствующей длины. Пример станции с использованием независимых петель показаны ниже.

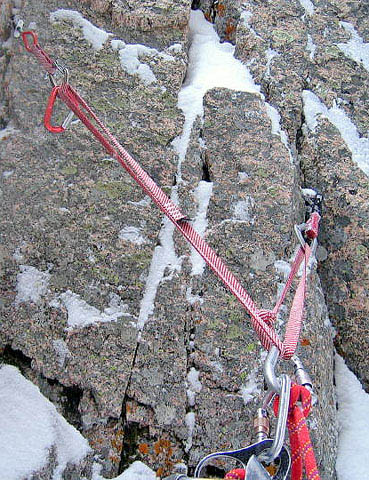

На рис. 19 показаны две надежные точки, которые мы хотим соединить в простейшую станцию для верхней страховки нашего партнера.

Рис. 19. Использование оттяжек для блокирования точек [2].

Поскольку здесь используются карабины без муфт, защелки карабинов в центральном пункте должны быть расположены напротив друг друга. Мы присоединяем свою самостраховку и готовимся принимать партнера только при условии, что мы уверены, что нагрузка будет направлена под правильным углом. Если это не так, мы должны исправить ситуацию перед тем, как двигаться дальше.

Таким же образом можно использовать вместо оттяжек и отдельные петли.
Это - быстрое и простое решение, если ваши две точки являются надежными и вы исключаете возможность нагрузки карабина по трем направлениям. Для предотвращения таких ситуаций, объедините две петли одним общим узлом, как показано на рис. 20.

Рис. 20. Объединение двух петель общим узлом [2].

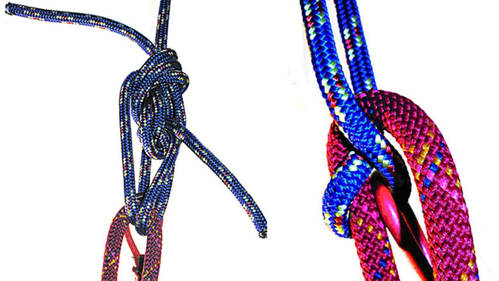

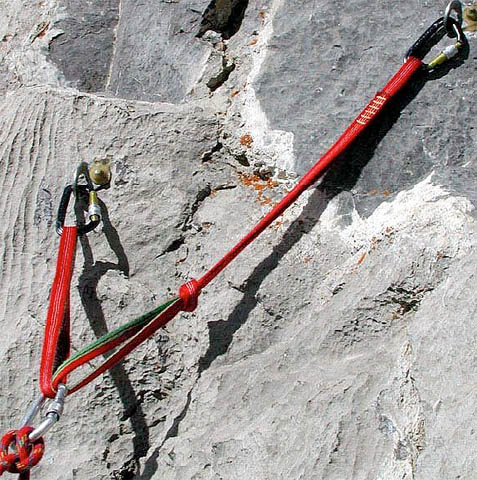

Другой способ объединения – продеть одну петлю через узел другой, как показано на рис. 21. Это может быть сделано и со шнуром, и со строповыми петлями, только будьте осторожны, чтобы не разрушалась целостность узла. Какой способ лучше подойдет, придется решать на месте. Старайтесь не усложнять конфигурацию станций, поскольку зачастую это понапрасну отнимает много времени.

Рис. 21. Вариант объединения петель [2].

При использовании единственной длинной петли, натяните ее в направлении ожидаемой нагрузки, чтобы вручную выровнять нагрузку на обе точки, затем завяжите узел, чтобы получить независимые ветви петли – рис. 22. Это уменьшает шанс на большое оседание при вылете одной из точек, но равномерно распределяет нагрузку на точки только если вы не ошиблись в направлении приложения усилия на станцию и ветви петли имеют равную длину.

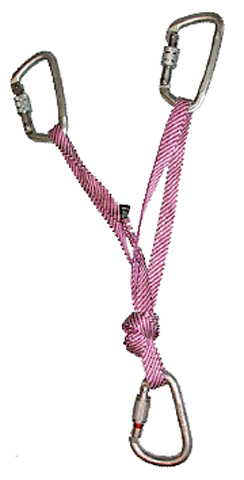

Рис. 22. Объединение двух точек длинной петлей [2].

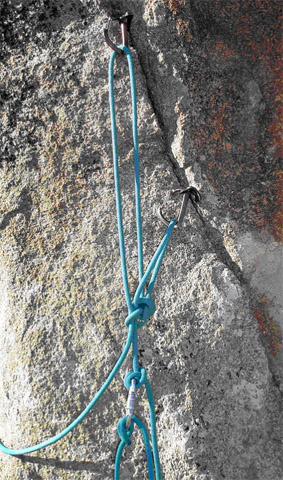

Другой вариант – завязать узел примерно посредине длинной петли, вщелкнуть концы петли, разделенные узлом, в карабины точек и присоединить карабин центрального пункта, как показано на рис. 23.

Рис. 23. Вариант объединения точек [9].

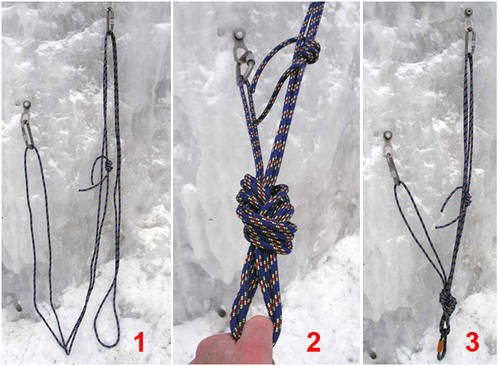

На восхождениях мы ограничены в выборе длины петель для станций. Об удлинении петель уже говорилось в первой части. Если для соединения двух точек использовать стандартную корделеттную петлю длиной около 3 метров, часто необходимо ее укорачивать. Проще всего, сложить петлю вдвое, вщелкнуть концы петли в карабины на точках, выровнять натяжение ветвей и завязать общий узел, как показано на рис. 24. Если петля при этом оказывается слишком коротка, можно укоротить ее не вдвое, а на одну треть – рис. 25.

Рис. 24 Укорочение петли вдвое.

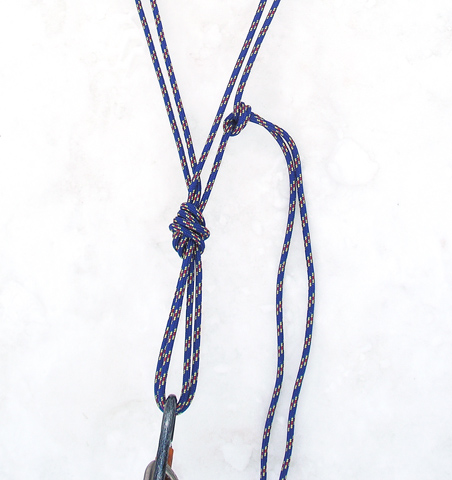

Рис. 25. Укорочение петли на треть.

Рис. 26. Укорочение петли на произвольную длину.
Менее надежный способ – завязать проводник (обычный или «бабочку») на одной «нити» шнура, как показано на рис. 26.

Рассмотренные выше способы блокирования двух точек создают ветви фиксированной длины, сходящиеся в общем узле центрального пункта. Это имеет свои преимущества и недостатки.

Достоинства – нечувствительность к разрыву одной из ветвей петли и малое оседание в случае вырывания одной из точек или разрыве шнура.

Недостаток - один, но очень существенный – плохое распределение общей нагрузки на точки. Такие станции, во-первых, очень чувствительны к направлению нагрузки. При отклонениях больше, чем на 10 градусов, практически вся нагрузка ложится только на одну из точек. Во-вторых, распределение нагрузки зависит не только от углов между ветвями петли и направлением рывка, но и от соотношения длин ветвей петли. Даже в системе с идеальным предварительным выравниванием натяжения петель, под действием сильного рывка более короткая ветвь (и соответствующая точка) будет нагружена сильнее, чем более длинная - рис. 27. В испытаниях, сделанных на фирме Sterling Ropes, различие нагрузок на точки составляло 3,5 – 5 кН (см. приложение 2). По этой причине такой способ соединения точек хуже подходит, если точки расположены на большом расстоянии по вертикали.

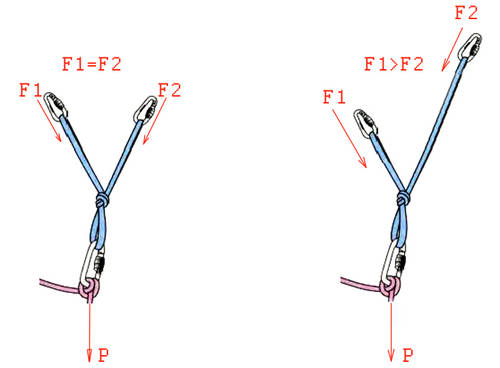

Рис. 27. Распределение нагрузки на точки в фиксированной петле.

Блокирование компенсационной петлей

Эту систему также называют «уравнитель» (equalizer), «скользящий узел» (sliding knot),
«скользящее или магическое перекрестье» (sliding-X, magic-X).Такую блокировку применяют, когда направление нагрузки может меняться в больших пределах или, когда направление рывка невозможно заранее предсказать. Часто такой метод используется для объединения двух слабых точек в комбинированных многоточечных станциях.

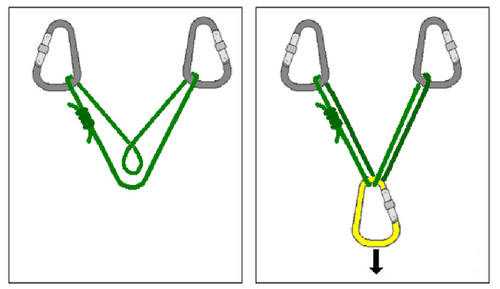

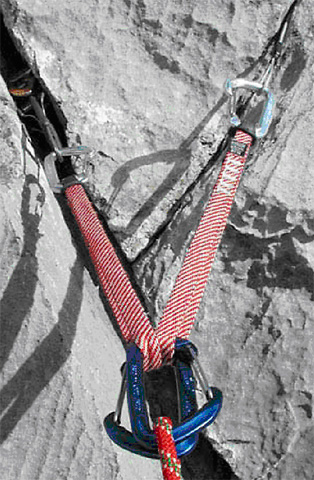

Рис. 28 Получение компенсационной петли на двух точках [10]

Сделав полуоборот на одной из двух областей петли, мы получаем станцию которая:
- равномерно распределяет нагрузку на обе точки при рывках в разных направлениях
- распределяет нагрузку на четыре нити шнура
- в случае вырывания или разрушения одной из двух точек остается работоспособной.

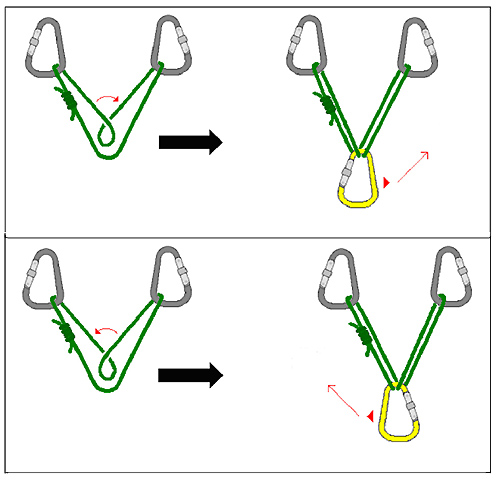

Конечное положение центрального карабина зависит от направления вращения петли на шнуре – рис. 29.

Рис. 29. Положение карабина в центральном пункте.

Положение узла петли

При организации станции надо учитывать положение узла, связывающего репшнур в замкнутую петлю.

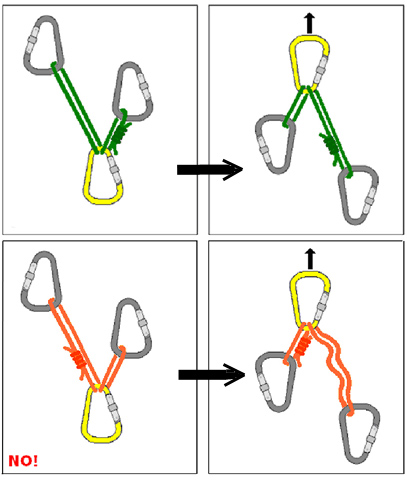

Если точки станции находятся на разной высоте, у треугольника, блокировки станции есть короткая и длинная стороны. Узел петли должен находиться на короткой стороне блокировки станции. (Если переворот петли не блокируется дополнительной точкой – прим. пер.). В случае переворота петли вверх (падение при наличии промежуточных точек страховки), короткая сторона треугольника блокировки удлиняется и узел не застревает в страховочном карабине. Если узел находится на длинной стороне треугольника, при перевороте петли он препятствует распределению силы рывка на обе точки станции – рис. 30.

Рис. 30. Положение связывающего узла при опрокидывании блокировки.

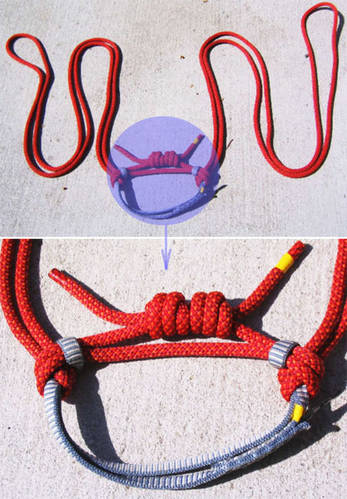

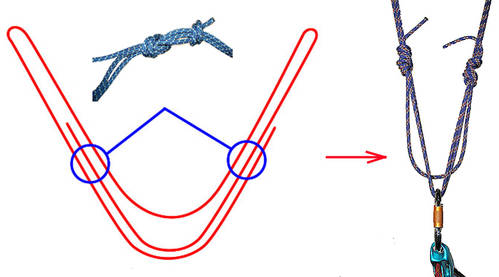

На рисунках выше использовались петли, предварительно связанные узлами грэйпвайн или встречным. Возможен и другой способ вязки компенсационной петли - рис. 31[11]:

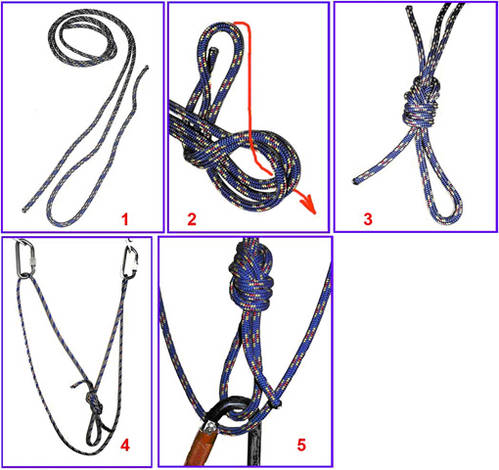

Рис. 31 «Итальянская» компенсационная петля.
Внимание! Длина выходящих из узла концов – не менее 10 диаметров шнура! Для 7мм репшнура – не менее 7 см.
Поскольку это – «фирменное блюдо итальянской кухни», буду называть этот способ итальянской петлей.
Преимущества этого варианта:
·соединительный узел петли всегда находится в центральном пункте станции. В случае «опрокидывания» блокировки (падение первого при наличии промежуточных точек страховки), в отличие от классического варианта компенсационной петли, напрочь отсутствует риск застревания соединительного узла в карабинах станции.

·Наличие фиксированного узла в центральном пункте дает более удобную точку для размещения нескольких карабинов страховки и самостраховки.

·Узел вяжется быстрее и легче, чем грэйпвайн или встречный, что экономит время при организации станции, если используется отрезок шнура, а не готовая петля.

·Этот вариант подходит и в случае организации станции для спуска с продергиванием двойной веревки. В случае вылета одной из точек, спусковую веревку зажимает в оставшейся петле гораздо меньше, чем в варианте с обычной компенсирующей петлей – рис. 32: слева – итальянская петля, справа - обычная.

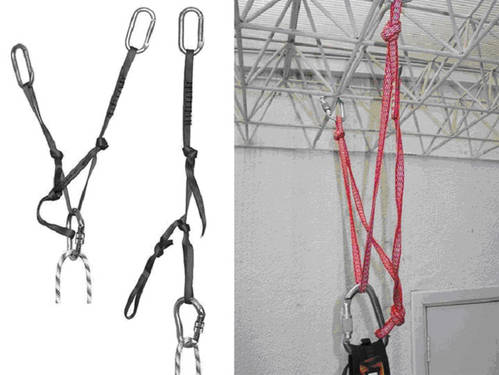

Рис. 32. Имитация вырывания одной точки при спуске на сдвоенной веревке.

Общие недостатки станций на компенсационной петле:
Первый недостаток – отсутствие избыточности в петле. При разрыве петли, например, на острой скальной кромке, перебивании камнепадом, развязывании узла, полностью распадается вся станция. Такие случаи происходили несколько раз при спусках по веревке с фатальными последствиями, что отмечено в сборниках “Несчастные случаи в североамериканском альпинизме”.

Второй недостаток – на карабине центрального пункта происходит перехлест петли. При этом, выравнивание нагрузки на точки из-за трения ухудшается. По этой причине в компенсационной петле плоские стропы работают хуже круглого шнура.

Третий недостаток – при вылетании одной из точек, петля удлиняется на относительно большое расстояние и на оставшуюся точку может прийтись большая ударная нагрузка (см. также приложение 2). Даже если одна из точек остается на месте, неожиданное оседание может привести к потере равновесия или падению страхующего и потере им страховки напарника. Поэтому, не следует чрезмерно увеличивать длину блокировочной петли.

Чтобы уменьшить эти недостатки компенсационных петель, часто используются ограничительные узлы.

Ограничительные узлы на компенсационной петле

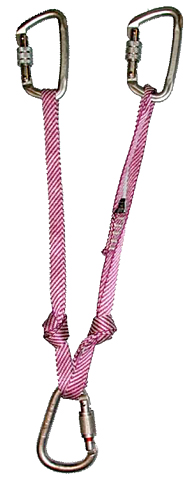

Рис. 33. Компенсирующая петля с ограничительными узлами [2].
Эти два узла на ветвях компенсирующей петли намного уменьшают возможное удлинение петли при вырывании любой из точек, сохраняя выгоды уравнивания нагрузки.

Изменяя положения узлов, можно регулировать фактический диапазон направлений, в котором происходит выравнивание. Давайте рассмотрим возможные сценарии отказа.

Если петля по какой-то причине разрывается, мы получаем удлинение петли на несколько сантиметров и вторая часть берет всю нагрузку на себя.

Если вылетает одна из точек, петля удлиняется на несколько сантиметров и вся нагрузка ложится на вторую точку.

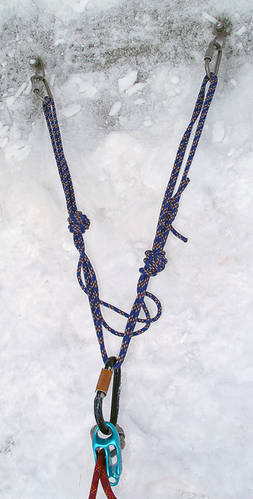

В случаях, когда одна ветвь намного длиннее, может использоваться единственный ограничивающий узел – рис.34.

Рис. 34. Компенсационная петля с одним ограничительным узлом [2].

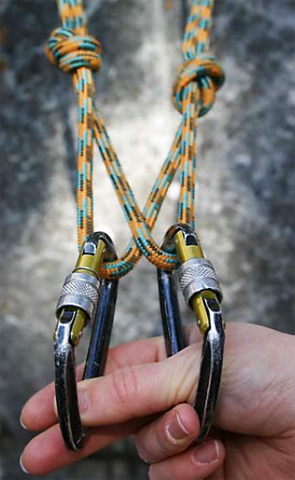

Из-за трения, компенсационная петля далеко не идеально распределяет нагрузку, особенно, при динамических рывках. Для снижения трения, Джон Лонг в новом издании книги «Climbing Anchors» предложил идею так называемого «эквалетта» (Equalette) – рис. 35. Результаты гораздо лучше (см. приложение 2), но увы, для этого нужны два отдельных муфтованных карабина.

Рис. 35. Два карабина в центральном пункте – способ «эквалетт» [2].

Вариант «квад» (Quad) – позволяет использовать в центральном пункте только один карабин при укорочении полезной длины петли вдвое – рис. 36.

Рис. 36. «Quad» - ограничительные узлы на сдвоенной петле.

Тот же принцип при меньшем укорочении показан на рис. 37 [12]

Рис. 37. Другой вариант «Quad».

Еще вариант – ввязать дополнительный слинг – рис. 38 [12]

Рис. 38. Дополнительный слинг в центральном пункте.

Третий вариант – ограничительные узлы завязываются так, чтобы участки петли между ними имели разную длину – Рис. 39 [13]. Более длинный участок петли используется для подстраховки карабина. Здесь также допустимо использование одного карабина в центральном пункте.

Рис. 39. Вариант «эквалетт» с одним карабином в центральном пункте станции.

Естественно, при опрокидывании блокировки в случае падения с промежуточными точками страховки, ограничительные узлы могут помешать распределению нагрузки на точки станции, так что нужно учитывать будущее расположение первой промежуточной точки, либо - предотвращать опрокидывание дополнительной точкой, рассчитанной на рывок вверх.

(Продолжение в части 3)

Автор - В. Грошиков

Источник http://extremum.spb.ru
