Поскольку у меня накопилось довольно много материала по станциям страховки, попытался его обобщить и систематизировать. (Обмена информацией ради, а не перевоспитания для). Объем получился довольно большой, поэтому пришлось разбить статью на несколько частей.

Часть 1

Общие принципы построения станций

В англоязычных источниках требования к станциям страховки часто обозначают разными аббревиатурами – SRENE, EARNEST, IDEAL и т.п. Суть их всех сводится к нескольким общим принципам:
·Надежность всех элементов (точек и связочного материала)
·Избыточность - элементы должны дублироваться
·Выравнивание - общая нагрузка на станцию должна равномерно распределяться на все точки
·отказ одной из точек не должен привести к большому «оседанию» всей станции.

Конечно, соблюдение всех правил – лишь идеал к которому надо стремиться. Реальные условия слишком многообразны и не всегда дают возможность выполнить абсолютно все требования. Тем не менее, рассматриваемые дальше варианты могут помочь при выборе лучшей альтернативы.

Несколько советов от Сирила Шокопле – президента ассоциации горных гидов Канады: [2]
«При организации станций часто упускают из вида влияние надежности каждой отдельной точки на надежность системы в целом. Ретроспективный анализ несчастных случаев дает основания для беспокойства. Достаточно сказать, что несколько человек погибли, и многие получили травмы, игнорируя изложенные ниже рекомендации.

1.Не делайте ставку на использование связи ненадежных точек для вашей основной станции. Используйте самые большие и самые прочные средства, которые у Вас есть и убедитесь, что ваши точки размещены в прочной породе. Маленькие и средние первичные точки гораздо менее надежны, чем большие. Попытка распределить нагрузку на несколько слабых точек дает Вам слабую станцию. Не полагайтесь только на уравнивание или распределение нагрузки. Используйте прочные первичные точки всегда, когда это возможно.

2.Поставьте надежную точку близко от станции. Не считайте ее всего лишь одной из многих промежуточных точек. Фактически – она неотъемлемая часть вашей станции страховки. Несколько лет назад я был свидетелем падения альпиниста непосредственно на станцию. Станция была полностью разрушена и вся связка улетела на 200-300 метров вниз по кулуару. Оба выжили чудом, хотя и получили серьезные травмы. Надежная первая промежуточная точка, возможно, полностью предотвратила бы разрушение станции.

3.Не используйте дэйзи-чейн для самостраховки - это не безопасная практика. Дэйзи-чейн - относительно статический компонент. Несколько аварий в США и Европе были непосредственно связаны с использованием дэйзи-чейнов как основного средства самостраховки. Все изготовители дэйзи-чейнов предостерегают против этого. Тесты продемонстрировали явные разрывы при очень коротких падениях на дэйзи-чейн. Кроме того, очень легко по ошибке использовать дэйзи-чейн таким образом (так называемый, «double clip» - прим. пер.), что самая малая нагрузка вызовет полный отказ самостраховки.

4.Множество тестов подтвердило, что шнур из нейлона диаметром 7мм – оптимальный материал для большинства типов станций на восхождениях. Он обеспечивает хорошие динамические качества, имеет лучшее сопротивление на острых перегибах, долговечен, и достаточно прочен. Большинство новых высокотехнологичных волокон не имеет всех этих качеств, особенно в области динамических нагрузок. Они менее долговечны и хуже ведут себя на острых кромках скал. Несмотря на высокую общую прочность, новые волокна могут подвести вас в определенных ситуациях.

5.Помните, что рывок при падении не обязательно направлен вертикально вверх и вниз. Тщательно прикидывайте возможные направления рывка и соответственно устраивайте станцию.

Станция на единственной точке

Использование естественных элементов рельефа.

Мы только что упоминали дублирование точек, как одно из основных требований к станции. Есть ли случаи, когда- мы можем организовать станцию на единственном пункте? Любой опытный альпинист скажет Вам – «да»! При этом, однако, надо хорошо подумать о следующих вещах:

·Действительно ли это – надежный пункт? Если это - большой ствол дерева, покачайте его: хорошо оно сидит в почве, или дерево готово упасть? Дерево живое или сухое? Если это – скальный выступ, попинайте его, чтобы видеть, шевелится ли он?. Если это - большой валун несколько раз толкните его, чтобы убедиться, что он не соскользнет вниз вместе с Вами и вашим напарником.

·Вы уверены, что направление тяги будет таким как надо? Не слишком ли большая нагрузка может быть приложена к этому пункту? Вы делаете станцию для спуска или для страховки при подъеме?
·Насколько велика вероятность срыва и что будет, если срыв произойдет?

·Достаточно ли у вас опыта, чтобы правильно оценить ситуацию?

Опытный гид или альпинист в некоторых ситуациях может организовать страховку на единственном крюке, ледобуре или анкере, но только после осторожного рассмотрения вышеупомянутых факторов. Не думайте, что страховка с единственной точки должна стать вашей нормой! Это должны быть исключением на сложном техническом восхождении.

Самый очевидный пример станции на одной точке – дерево. Для уменьшения рычага, в большинстве случаев, лучше закреплять станцию на стволе пониже.

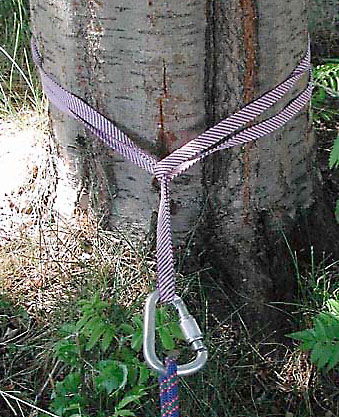

Рис. 1. Закрепление удавкой. (Girth Hitch)

Узел «удавка» вокруг дерева ( Рис. 1) часто используется на практике, но фактически это - не лучший способ закрепления. По всей вероятности, он выдержит среднее падение, но при этом создается более высокая нагрузка в пункте, где стропа проходит через петлю, чем хотелось бы. Фактически, мы получаем мини-полиспаст, увеличивающей нагрузку на петлю, особенно при небрежном закреплении. Нагрузка распределяется только на две нити петли. Рассмотрим альтернативные способы.

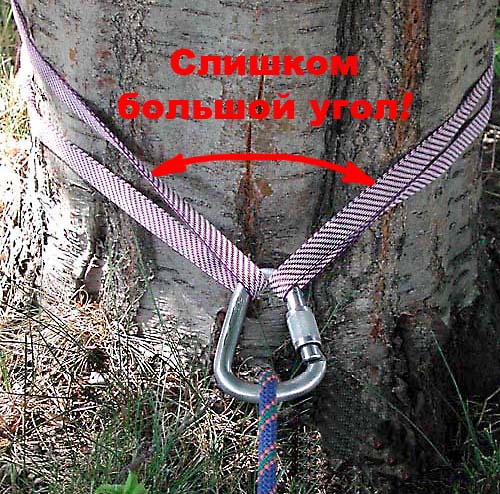

Рис. 2. Закрепление двойной петлей.

На рис. 2 хорошая идея испорчена плохим исполнением. Использован слишком короткая петля. В результате получился большой угол между ветвями петли и большая нагрузка на саму петлю. Если пошевелить карабин – есть риск нагрузить его в трех направлениях – рис. 3. При такой нагрузке, прочность карабина – около трети от номинальной.

Рис. 3. Опасное положение карабина.

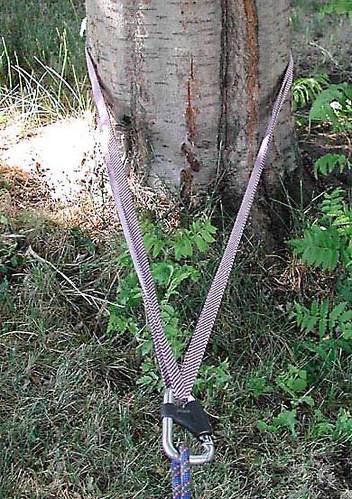

Рис. 4. Закрепление длинной двойной петлей

Рис. 4 - мы использовали более длинную петлю и получили меньший угол между ее ветвями и распределение нагрузки на четыре нити петли. Идеальный угол в этой ситуации –около 25 градусов. Это уменьшает нагрузку на петлю и карабин, а также снижает вероятность нагрузить карабин в трех направлениях. Для дальнейшего уменьшения риска неправильной нагрузки, использован специальный карабин.

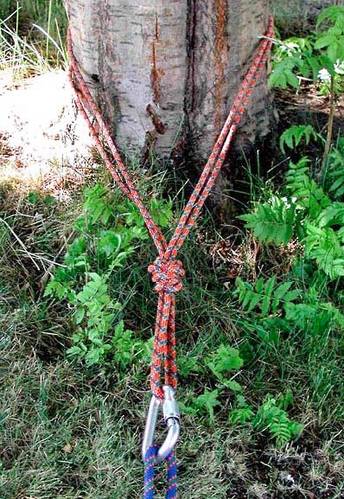

Рис. 5. Двойная петля с узлом.

Рис. 5 - петля проходит вокруг дерева и связывается узлом восьмерка, чтобы создать пункт страховки. Это устраняет проблему нагрузки карабина по трем направлениям. Недостаток этого способа – трудно развязать затянувшийся под большой нагрузкой узел, чтобы снять петлю. Для облегчения развязывания, в узел можно вставить карабин, как показано на рис. 6.

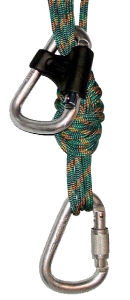

Рис. 6. Карабин в узле центрального пункта станции.

Карабин в узле – хорошая точка для самостраховки, при этом центральный пункт остается свободным для страховки через узел УИАА или самостраховки напарника, когда они подойдут к вам. Не забудьте вставить карабин в узел до того, как он затянется под нагрузкой.

Если Вы все-таки забыли это сделать и хотите все-таки получить два отдельных пункта, вы можете использовать так называемую «полку», как показано на рис. 7. Отделите одну прядь петли и вшелкните карабин в оставшиеся. Карабин, присоединенный к полке может нагружаться неправильно, поэтому не используйте его для страховки напарника.

Рис. 7. Карабин в полке узла центрального пункта станции.

В редких случаях может оказаться полезным использования всех трех пунктов одновременно – рис. 8. Только не перепутайте их назначение.

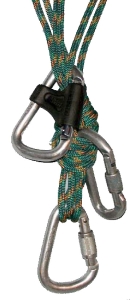

Рис. 8. Вспомогательные карабины в центральном пункте станции.

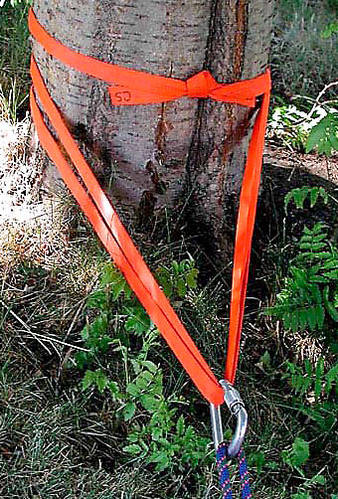

Рис. 9. Петля с дополнительным оборотом.

На рис. 9 показан очень надежный, но слишком трудоемкий способ для использования на обычных восхождениях; вариант хорош для спасательных ситуаций. Узел эффективно удален от точки приложения нагрузки, нагрузка распределена на четыре нити петли. Угол между ветвями петли небольшой, страховочный карабин нагружается правильно.

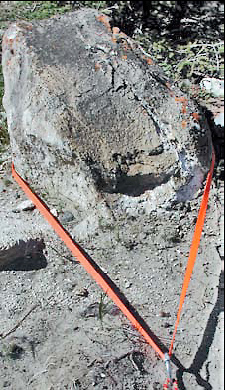

Рис. 10. Станция на выступе

Убедитесь, что выступ достаточно большой и надежный. Проверьте это, несколько раз попинав и подергав его. Удостоверьтесь, что петля не соскользнет с выступа. Хорошая прочная стропа в таких случаях будет работать лучше шнура, поскольку шнур может скатиться с камня, тогда как стропа может остаться на месте. За последние 25 лет в сборнике «Несчастные случаи на восхождениях в Северной Америке» отмечено не менее шести случаев срывов при спусках по веревке с использованием спусковой станции на единственном выступе. При спусках на точку может приходиться нагрузка до 3,5 кН. Нагрузки от срывов при подъеме намного больше!

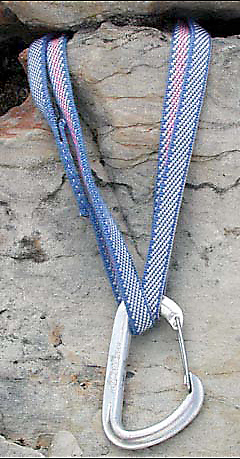

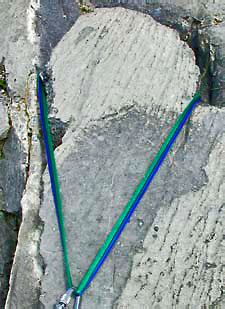

Рис. 11. Использование скального откола.

Отколы – стандартная для классических альпинистских маршрутов точка страховки. При должном использовании, они обеспечивают быстрые и безопасные пункты страховки как для подъема, так и для спуска по веревке. Как и в случае с валунами, они должны быть тщательно проверены до использования и, если требуется, дополнены другими точками. Точки страховки на выступах и отколах, обычно, работают в одном направлении и для полноценной станции должны использоваться с дополнительными пунктами страховки. Петля из стропы предпочтительнее круглого шнура и в этом случае. Острые края скалы могут перерезать вашу петлю при рывке -будьте внимательны! Старайтесь делать угол между ветвями петли поменьше (не используйте слишком короткие петли).

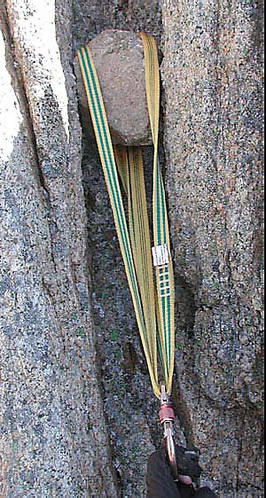

Рис. 12. Точка на каменной пробке.

Большие камни иногда застревают в трещинах и называются пробками. После надлежащего испытания, пробка также может быть использована в качестве точки страховки. Иногда, можно создать искусственную пробку, заклинив подходящий камень в соответствующую трещину, как показано на рис. 12. Вариант на этом рисунке не может использоваться в качестве единственной точки станции, поскольку хорошо работает только при нагрузке, направленной вниз.

Рис. 13. Точка страховки на «песочных часах»

Иногда, естественные особенности скалы позволяют продеть петлю через естественное отверстие или туннель, чтобы обеспечить пункт страховки. В этом случае справедливы сделанные выше рекомендации в отношении материала петель, необходимости испытания надежности и опасности острых кромок. Показанная на этой рис. 12 точка, непригодна в качестве единственной для станции, но может использоваться как часть многоточечной системы для организации надежной станции.

Вот краткий обзор использования приемов организации станций страховки на естественных элементах рельефа с использованием вспомогательного шнура («корделетта») или строповых петель («слингов»). Конечно, показанные приемы пригодны и для использования в многоточечных станциях, о которых будет рассказано дальше.

(Продолжение в части 2)

Автор - В. Грошиков

Источник http://extremum.spb.ru
